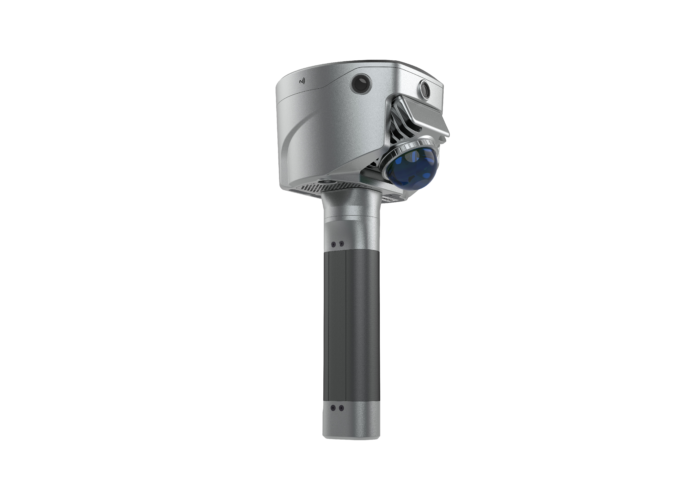

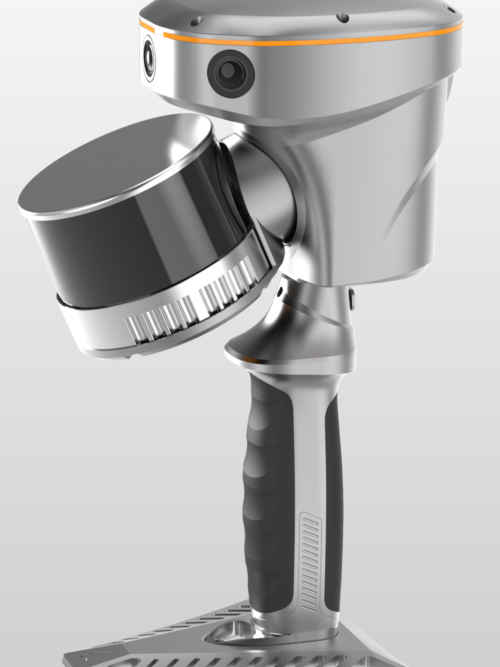

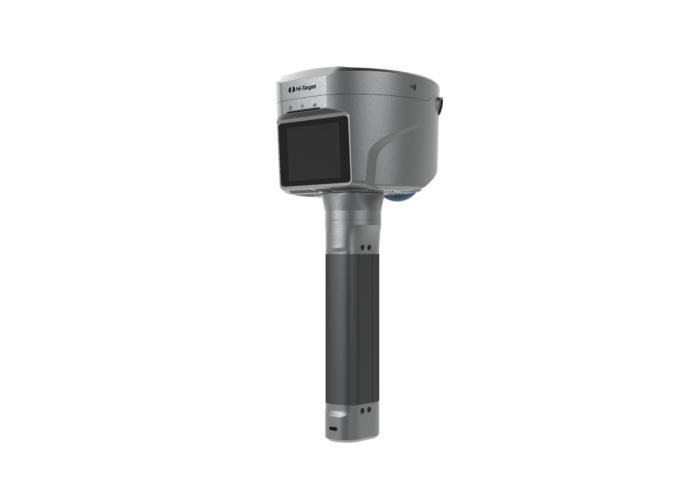

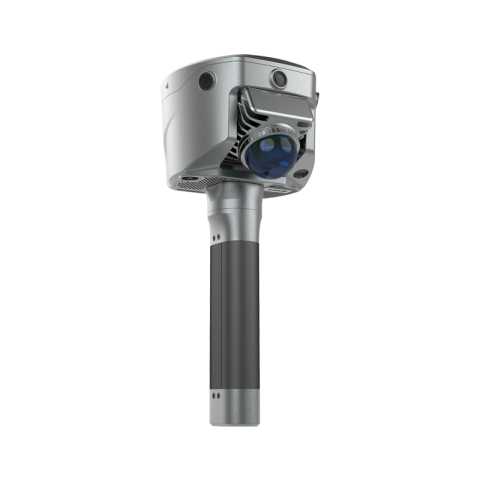

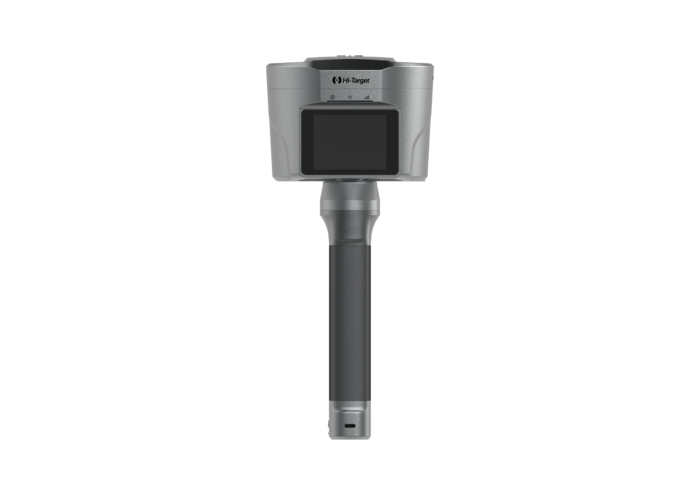

Thông số kỹ thuật máy GNSS SLAM RTK Hi-Target V700s

Tín hiệu định vị GNSS

Số kênh: 1408 Theo dõi vệ tinh:

  • GPS: L1C/A, L1C, L2P(Y), L2C, L5
  • BDS: B1I, B2I, B3I, B1C, B2a, B2b
  • GLONASS: L1, L2, L3
  • GALILEO: E1, E5a, E5b, E6
  • QZSS: L1, L2, L5, L6
  • NavIC: L5
  • SBAS: L1, L2, L5
  • PPP: B2b-PPP, E6-HAS

Định dạng đầu ra: ASCII: NMEA-0183, Binary

Tỷ lệ đầu ra: 1Hz~20Hz

Định dạng dữ liệu tĩnh: GNS, Rinex

Động học thời gian thực: RTCM2.X, RTCM3.X

Chế độ mạng: VRS, FKP, MAC, Hỗ trợ giao thức NTRIP

Hệ thống cấu hình

Hệ điều hành: Linux

Bộ nhớ: Bộ nhớ 512 GB

Độ chính xác

Đo tĩnh: H: 2.5 mm + 0.1 ppm RMS/ V: 3.5 mm + 0.4 ppm RMS

Tĩnh và tĩnh nhanh: H: 2.5 mm + 0.5ppm RMS/ V: 5 mm + 0.5ppm RMS

PPK: H: 8mm + 1ppm RMS/ V: 15mm + 1ppm RMS

PPP: H: 10cm/ V: 20cm

Mã vi sai/ Định vị GNSS:

  • H: ±0.25m+1ppm RMS/ V: ±0.5m+1ppm RMS
  • SBAS: 0.5m (H), 0.85m (V)

Động học thời gian thực (RTK):

  • H: 8mm+1ppm RMS /  V: 15mm+1ppm RMS
  • Thời gian khởi tạo: Thông thường <10 giây / Độ tin cậy khởi tạo: Thông thường > 99,9%

Hiệu suất khảo sát độ nghiêng: 8mm+0.3mm/°tilt

Theo dõi AR: Có

Đo hình ảnh: Một bức ảnh duy nhất có thể thu được nhiều tọa độ điểm, với độ chính xác tốt hơn 5cm trong phạm vi 15 mét

Đánh giá độ chính xác theo thời gian thực: Có

Camera

Độ phân giải: 3 camera HD chuyên nghiệp

Chức năng: Hỗ trợ giám sát AR, đo hình ảnh, khoảng cách làm việc 2~15m

IMU

Tỷ lệ cập nhật: 200Hz

Máy quét laze

Phạm vi: 0.1~ 40m@10%, 0.1~ 70m@80%

Tỷ lệ đo điểm: 200,000+ pts/sec

Độ chính xác tuyệt đối/ tương đối: <3 cm

Phân loại tia laze: An toàn cho mắt loại 1

FOV: H: 160°/ V: 59°

Cảm biến

Bong bóng điện từ: Hỗ trợ

Khảo sát độ nghiêng: Mô-đun IMU độ chính xác cao tích hợp

Giao tiếp

Giao diện vào/ ra: Cổng USB loại C; Cổng ăng-ten SMA; Khe cắm thẻ Nano SIM

Mạng: TDD-LTE ， FDD-LTE ， GSM

WiFi: IEEE 802.11a/b/g/n/ac/ax ， 2.4GHz/5GHz ， Điểm phát sóng Wifi

Bluetooth: Bluetooth 5.2

Đài phát thanh UHF nội bộ:

  • Công suất: 0,5W/1W Tần số có thể điều chỉnh: 410MHz~470MHz
  • Giao thức: HI-TARGET, TRIMTALK450S, TRIMMARK III, SATEL-3AS, TRANSEOT, v.v.
  • Kênh: 116 （ 16 có thể mở rộng ）

Bảng điều khiển

Nút vật lý: Nút đơn

Màn hình: Màn hình cảm ứng 2,8 inch, 480×640 pixel

Đèn LED: Chế độ, Độ chính xác, Mạng

Ứng dụng

Chức năng nâng cao: NFC, WebUI, nâng cấp Firmware qua đĩa U

Ứng dụng thông minh: Giọng nói thông minh/ Tự kiểm tra

Dịch vụ từ xa: Đẩy tin nhắn, nâng cấp trực tuyến, điều khiển từ xa

Tính chất vật lý

Khả năng đo đạc

  • Pin lithium, bộ sạc di động
  • RTK rover (UHF/Di động): lên đến 10 giờ/ Chế độ SLAM: lên đến 5 giờ
  • Sạc nhanh USB 45W, sạc đầy trong 2 giờ

Kích thước: Φ134.4mm×109.9mm

Khối lượng: 1.68kg

Khả năng chống chịu: IP64

Độ ẩm: 100 % không ngưng tụ

Nhiệt độ hoạt động: -20℃~+55℃

Nhiệt độ bảo quản: -40℃~+70℃
