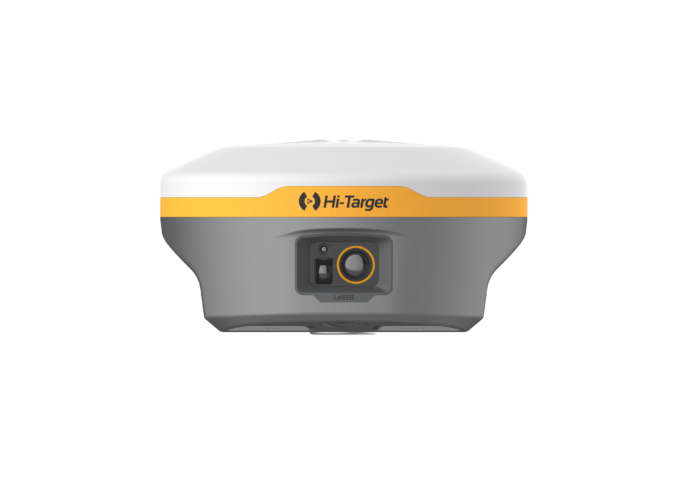

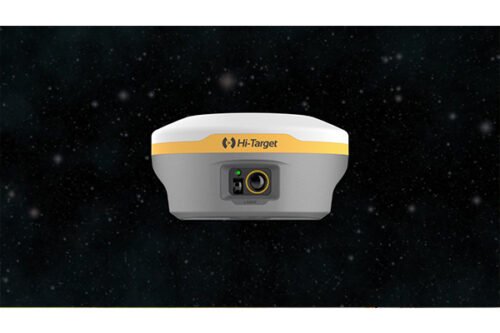

Thông số kỹ thuật máy GPS RTK Hi-Target V600L

Thông số mô-đun GNSS

Số kênh: 1408 Theo dõi vệ tinh:

  • GPS: L1 / L2 / L5 / L2C
  • BDS: B1 / B2 / B3 / B1C / B2a
  • GLONASS: L1 / L2 / L3
  • Galileo: E1 / E5 AltBOC / E5a / E5b / E6
  • SBAS: L1 / L5
  • QZSS: L1 / L2 / L5 / L6
  • IRNSS: L5

Hiệu suất định vị

Đo tĩnh

  • H: 2.5 mm + 0.1 ppm RMS
  • V: 3.5 mm + 0.4 ppm RMS

Tĩnh và tĩnh nhanh

  • H: 2.5 mm + 0.5 ppm RMS
  • V: 5 mm + 0.5 ppm RMS

Hậu xử lý động học (PPK / Dừng & Đi)

  • H: 8 mm + 1 ppm RMS
  • V: 15 mm + 1 ppm RMS
  • Thời gian khởi tạo: thường là 10 phút cho cơ sở và 5 phút cho xe tự hành
  • Độ tin cậy khởi tạo: > 99.9%

Định vị GNSS vi sai mã:

  • H: ±0.25 m+1 ppm RMS
  • V: ±0.5 m+1 ppm RMS
  • SBAS 0.5m(H), 0.85m(V)

Đo động thời gian thực: (RTK)

  • H: 8 mm+1 ppm RMS
  • V:15 mm+1 ppm RMS
  • Thời gian khởi tạo: thường < 10 giây
  • Độ tin cậy khởi tạo: >99%

Hi-Fix

  • H: RTK+10 mm/phút RMS
  • V:RTK+20 mm/phút RMS
  • Đo nghiêng: 60 độ
Thời gian để định vị lần đầu tiên
  • Khởi động nguội: < 45 giây
  • Khởi động nóng: < 30 giây
  • Thu lại tín hiệu: < 2 giây/ 1 Hz, 5 Hz và 10 Hz

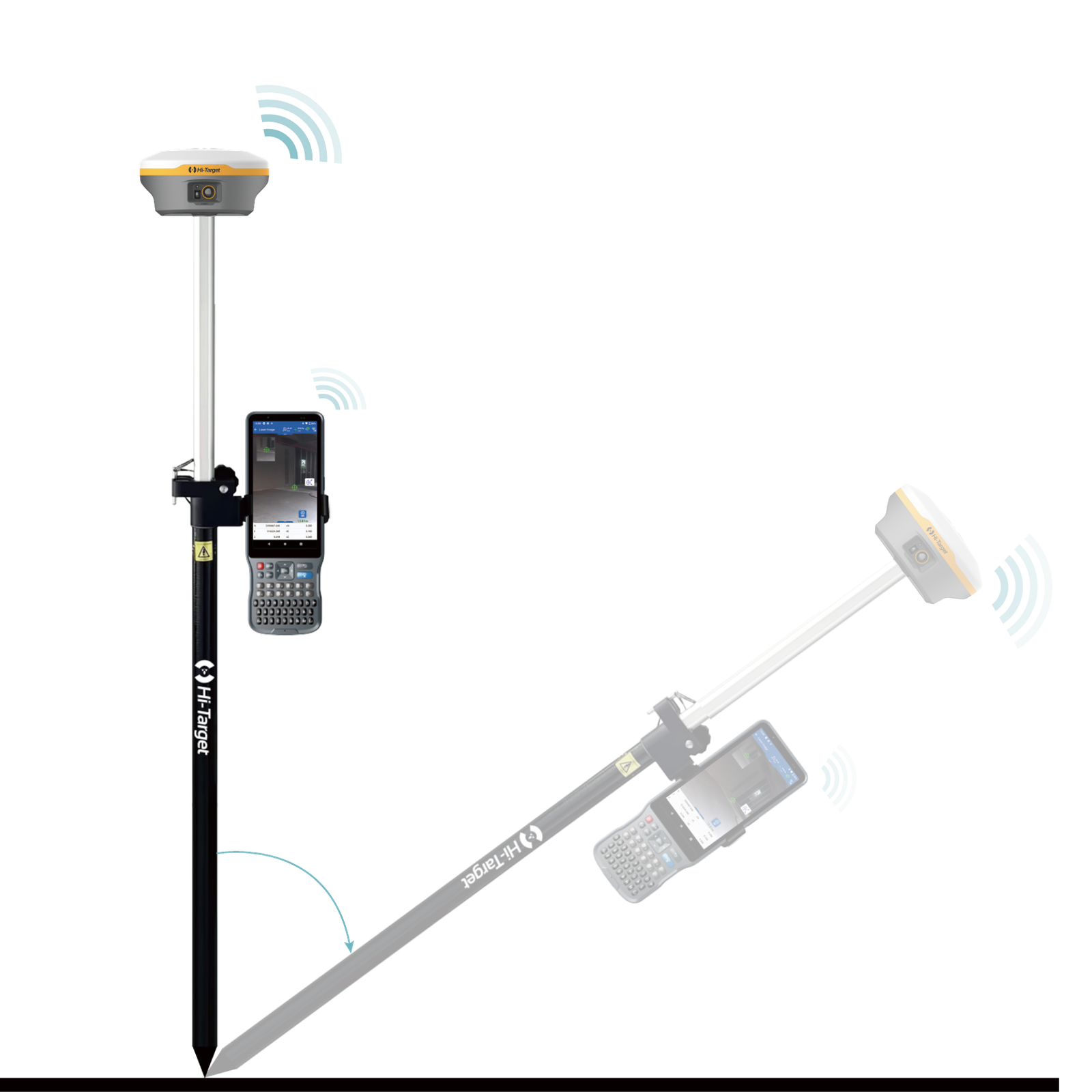

Hiệu suất khảo sát nghiêng

  • H:8mm + 0,7mm/° nghiêng (0~60°)
  • V: 15 mm + 0,7 mm/° nghiêng (0~60°)

Độ chính xác của việc theo dõi hình ảnh: 2cm

Đo laze:

  • 2 cm trong phạm vi 5 m
  • 3 cm trong phạm vi 10 m

Thông số vật lý

Kích thước (Rộng x Cao): 130.97 mm × 68.7 mm

Cân nặng: ≤ 0.73 kg ( 1.61 lb )

Nhiệt độ hoạt động: -40℃ ~ +75℃ (-40°F~ +167°F)

Nhiệt độ bảo quản: -55℃ ~ +85℃(-67°F ~ +185°F

Độ ẩm: 100% không ngưng tụ

IP Rating: IP68 (theo lEC 60529)

Khả năng chống chịu: Tiêu chuẩn quân sự Mỹ MIL-STD-810G, 514.6

Chống va đập: Được thiết kế để chịu được cú rơi tự nhiên 1,8 m xuống bê tông

Pin

Pin bên trong:

  • RTK rover (UHF/GSM): lên đến 20 giờ
  • UHF RTK Base: lên đến 13 giờ
  • GSM RTK Base: lên đến 17 giờ

Nguồn điện bên ngoài: Sử dụng bộ sạc điện thoại thông minh tiêu chuẩn hoặc bộ sạc dự phòng (Hỗ trợ sạc ngoài USB Type-C 5V 2.8A)

Thông số khác

Giao diện I/O: 1 × Cổng USB loại C; 1 × Cổng ăng-ten SMA, 1 × Khe cắm thẻ Nano SIM

Wi-Fi: Tần số 2,4 GHz, hỗ trợ 802.11 a/b/g/n/ac/ax

Bluetooth: BT 5.2, 2.4 GHz

NFC: Giao tiếp tầm gần để ghép nối thiết bị cảm ứng

Modem mạng: TDD-LTE, FDD-LTE, GSM

Radio

Công suất: Có thể điều chỉnh 1 W / 1,5 W

Tần số: 410 MHz~470 MHz

Giao thức: LoRa, HI-TARGET, TRIMTALK450S, TRIMMARK III, SATEL-3AS, TRANSEOT, v.v.

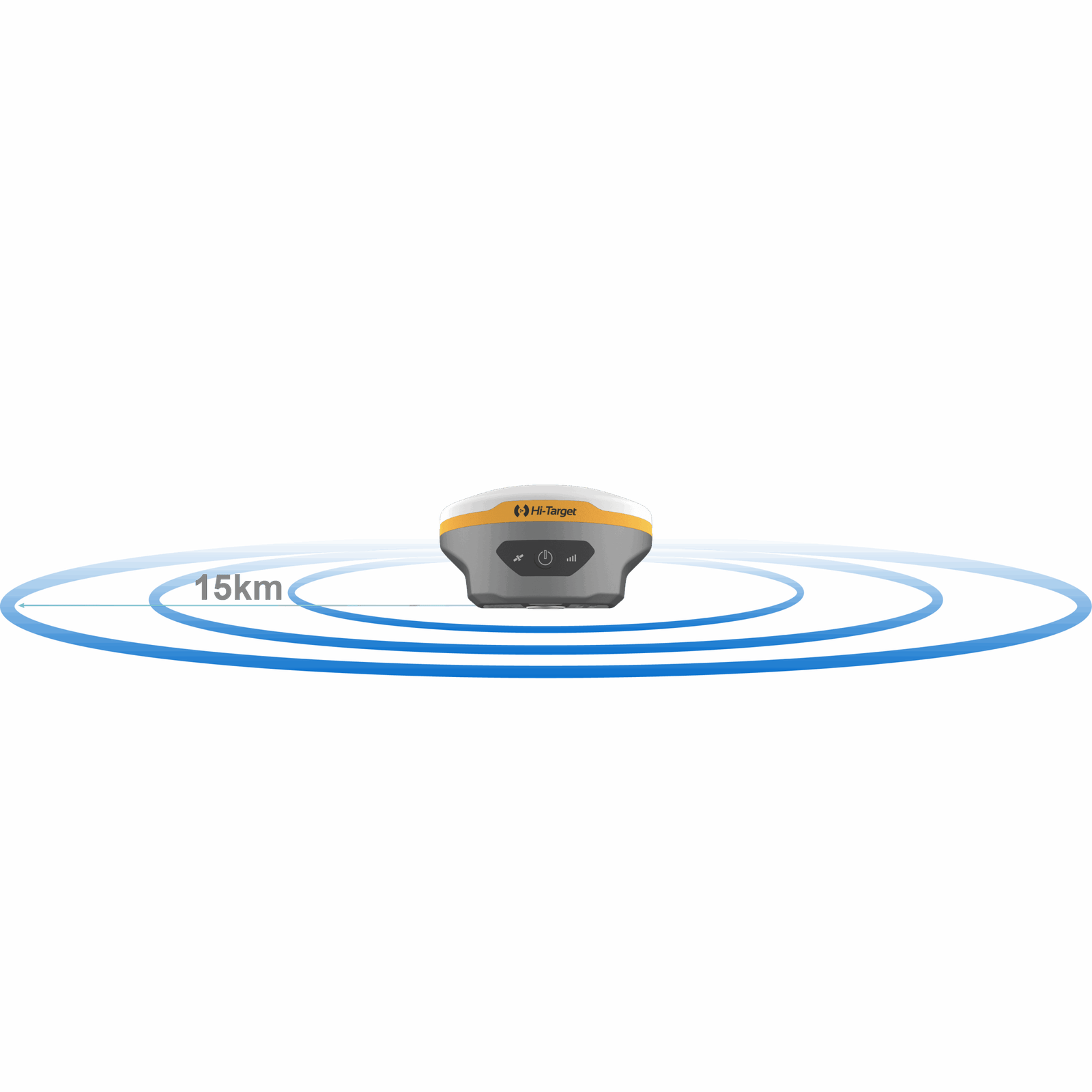

Phạm vi làm việc: 15-20 km

Số kênh: 116 (16 có thể mở rộng)

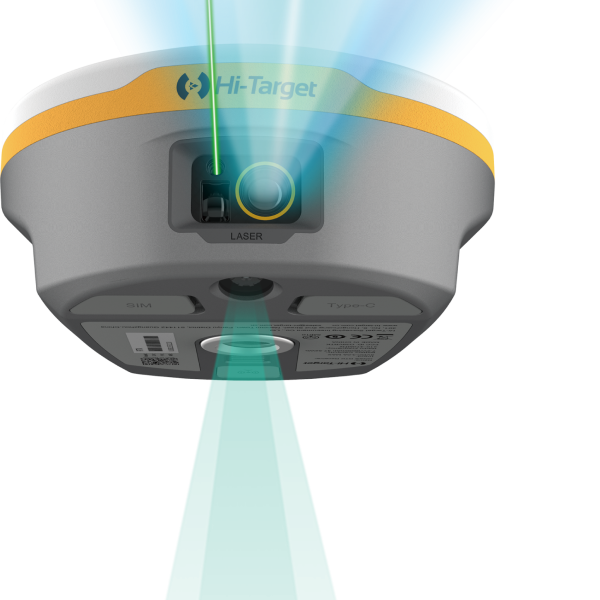

Laser

Phạm vi: 30 m

Phân loại sản phẩm laser: Lớp 3R

Camera

Máy ảnh phía trước: Ngắm laser hỗ trợ hình ảnh

Máy ảnh phía dưới: Hỗ trợ theo dõi hiện trường thực tế

Cấu hình hệ thống

Lưu trữ: Bộ nhớ trong ROM 64 GB

Định dạng đầu ra: ASCII: NMEA-0183

Tỷ lệ đầu ra: 1Hz~20Hz

Định dạng dữ liệu tĩnh: GNS, Rinex

Động học thời gian thực (RTK): RTCM2.X, RTCM3.X, CMR

Chế độ mạng: VRS, FKP, MAC, support NTRIP protocol
